Ma bha thu a-riamh air a bhith a’ strì le call chomharran, riaghladh teas, no coileanadh neo-chunbhalach anns an RF agad agus na dealbhaidhean àrd-astar agad, tha fios agad gu bheil cridhe na cùise gu tric na laighe sa bhun-stèidh - an stuth bòrd cuairteachaidh fhèin. Faodaidh taghadh an t-substrate ceàrr leantainn gu dàil pròiseict, cus chosgaisean, agus fàilligeadh toraidh. AigORANTEC, tha sinn a’ tuigsinn nan dùbhlain sin gu dlùth, oir bidh sinn a’ cuideachadh innleadairean gus an seòladh gach latha. An tòir air foirfeachdBòrd tricead àrdtòiseachadh le tuigse nach eil a h-uile stuth air a chruthachadh co-ionann. Nach bris sinn sìos na ceistean èiginneach a dh’ fheumas tu faighneachd.

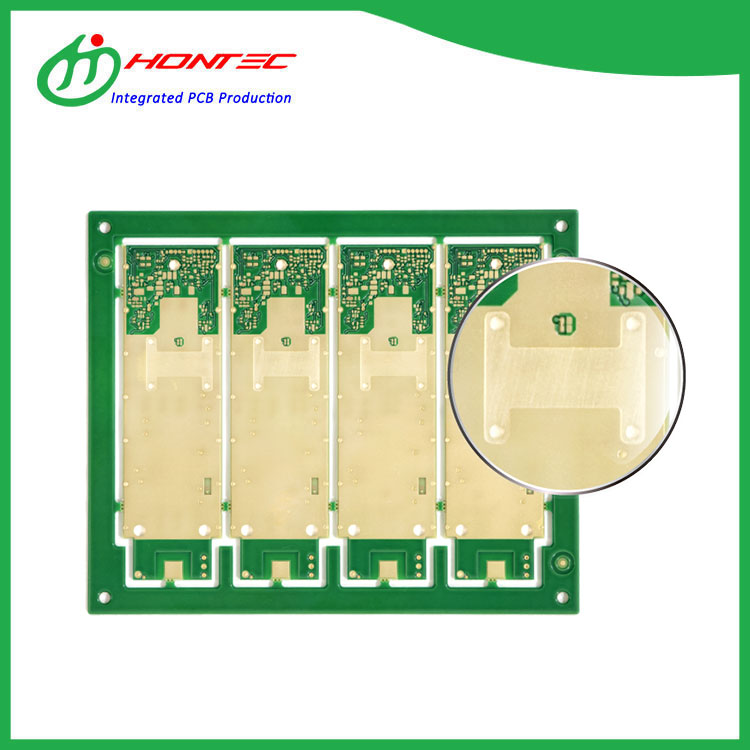

Dè na feartan stuthan a tha dha-rìribh cudromach airson bòrd àrd tricead
Airson aBòrd tricead àrd, tha coileanadh dealain na rìgh. Is iad na prìomh fheartan a dh'fheumas tu a mheasadh:
Constant dielectric (Dk):Feumaidh seo a bhith ìosal agus seasmhach. Bidh caochlaidhean ann an Dk le tricead no teòthachd ag adhbhrachadh saobhadh chomharran.
Factor sgaoilidh (Df):Feumaidh seo a bhith air leth ìosal. Bidh Df àrd ag eadar-theangachadh gu dìreach gu call chomharran mòr, a’ goid do dhealbhadh cumhachd agus soilleireachd.
Riaghladh teirmeach:Feumaidh an stuth teas a sgaoileadh gu h-èifeachdach gus dèanamh cinnteach à earbsachd agus cunbhalach Dk.
Gabhail a-steach Taiseachd:Tha sùghadh ìosal deatamach, leis gu bheil caitheamh uisge ag atharrachadh gu mòr air feartan dealain.
AigORANTEC, tha sinn a’ speisealachadh ann an substrates a tha air leth math anns na raointean sin, a’ toirt seachad an àrd-ùrlar seasmhach a tha na tagraidhean àrd-tricead agad ag iarraidh.
Mar a nì thu coimeas eadar stuthan àrd-tricead mòr-chòrdte
Tha taghadh stuth mu dheidhinn a bhith a’ cothromachadh coileanadh, giullachd agus cosgais. Seo coimeas proifeasanta de roghainnean cumanta:
| Seòrsa Stuth | Dk àbhaisteach (10 GHz) | Df àbhaisteach (10 GHz) | Seòrsa Stuth | As Fheàrr airson |
|---|---|---|---|---|
| Coitcheann FR-4 | ~4.3 | ~0.020 | Cosgais glè ìosal, giollachd furasta | Iarrtasan neo-èiginneach, tricead ìosal |
| Sreath Rogers RO4000® | 2.55 - 6.15 | 0.0027 - 0.0037 | Coileanadh sàr-mhath, comas giullachd math | Bòrd tricead àrdairson radar chàraichean, telecom |
| PTFE (Teflon®) | 2.1 - 2.55 | 0.0009 - 0.0020 | Call ultra-ìosal, seasmhach Dk | Coileanadh air leth: aerospace, dìon, mmWave |
| ORANTEC HF-1 Laminate | 3.0 ± 0.05 | 0.0020 | An cothromachadh as fheàrr de chosgais & coileanadh, ceangal ioma-fhilleadh furasta | Uèir malairteach, IoT, didseatach aig astar luath |
Tha an clàr seo a’ nochdadh prìomh shealladh: ged a tha PTFE fìor-ghlan a’ tabhann a’ chall as ìsle, faodaidh e a bhith duilich agus daor a dhèanamh. Tha arORANTEC HF-1 LaminateMa bha thu a-riamh air a bhith a’ strì le call chomharran, riaghladh teas, no coileanadh neo-chunbhalach anns an RF agad agus na dealbhaidhean àrd-astar agad, tha fios agad gu bheil cridhe na cùise gu tric na laighe sa bhun-stèidh - an stuth bòrd cuairteachaidh fhèin. Faodaidh taghadh an t-substrate ceàrr leantainn gu dàil pròiseict, cus chosgaisean, agus fàilligeadh toraidh. AigBòrd tricead àrdan dà chuid àrd-choileanadh agus cosg-èifeachdach airson toradh.
Dè na paramadairean teicnigeach a bu chòir dhomh a shònrachadh airson mo phròiseact
A bharrachd air an t-seòrsa stuth, feumaidh tu crìochan mionaideach a mhìneachadh. Nuair a bhios tu ann an com-pàirteachas leORANTEC, bidh sinn gad stiùireadh tro bhith a’ sònrachadh:
Stack-up sreath:Bidh sinn a’ cuideachadh le bhith a’ dealbhadh an rèiteachadh as fheàrr de choraichean agus prepregs.
Seòrsa copair agus tiugh:A’ cleachdadh copar le ìomhaigh ìosal no rolair gus call buaidh craiceann a lughdachadh.
Garbhachd an uachdar:Bidh foil copair nas socair a’ lughdachadh call stiùiridh nad do chuidBòrd tricead àrd.
Plating & crìochnachadh:Le bhith a’ dèanamh cinnteach nach bi crìochnachaidhean uachdar leithid airgead bogaidh no ENEPIG a’ lughdachadh coileanadh RF.
A bheil thu air beachdachadh air cosgais iomlan do PCB, chan e dìreach an lannan
Chan eil ann an cosgais stuth tùsail ach aon fhactar. Faodaidh laminate nas saoire le call nas àirde no droch ghiullachd leantainn gu:
Ìrean diùltadh co-chruinneachaidh nas àirde.
Tha feum air leudachadh a bharrachd gus faighinn thairis air call.
, bidh sinn gad stiùireadh tro bhith a’ sònrachadh:
A earbsachBòrd tricead àrdair a thogail le stuth a tha air a shònrachadh gu ceart bho chom-pàirtiche earbsach mar sinne a’ sàbhaladh cosgais siostam iomlan agus a’ dìon do chliù.
Deiseil airson Bòrd Àrd-tricead Àrd a thogail
Is e an taghadh stuth ceart a’ chiad cheum, as deatamaiche gu toradh soirbheachail. Chan ann dìreach mu dhuilleagan dàta a tha e; tha e mu dheidhinn stiùireadh eòlach agus solar earbsach. Tha sinn aigORANTECnas motha na solaraiche - is sinne an com-pàirtiche teignigeach agad ann a bhith a’ stiùireadh nan co-dhùnaidhean toinnte sin. Bruidhnidh sinn mun tagradh sònraichte agad, na riatanasan dielectric, agus am buidseat gus am fuasgladh substrate foirfe a lorg.
Cuir fios thugainnan-diugh le mion-chomharrachadh do phròiseact airson co-chomhairle eòlach agus cuòt farpaiseach. Togamaid rudeigin sònraichte còmhla.
